はじめに
高密度実装基板の信頼性確保に不可欠なフラックス洗浄。代替フロンの製造中止や中国VOC規制に洗浄剤へのGB規格が追加されるなど化学物質への規制が強化されるなか、化研テックは更なる高精密洗浄と環境への対応を両立した高機能・低VOC洗浄剤「マイクロクリンECO＆マークレスECOシリーズ」を開発しました。

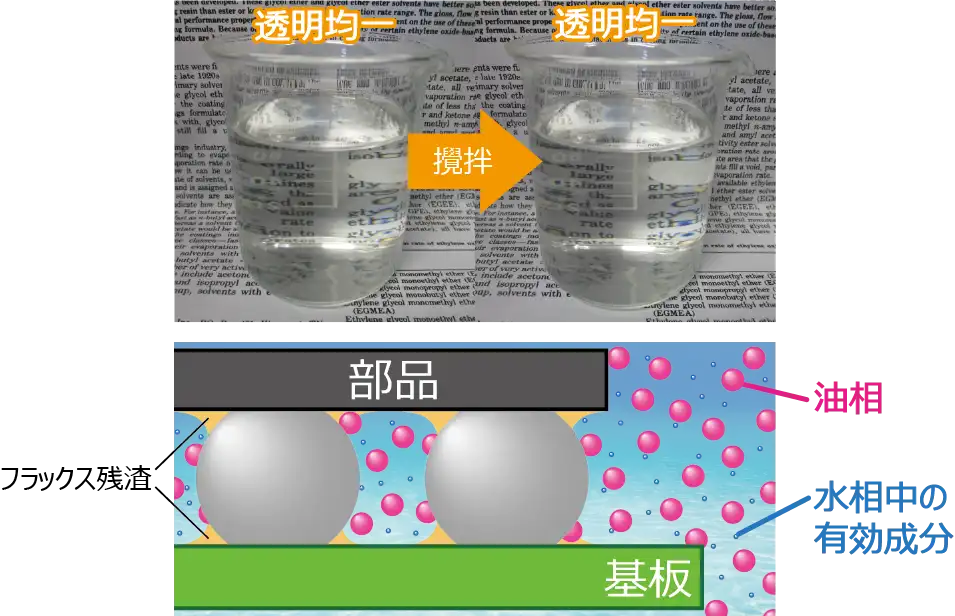

ナノサイズ微細化技術

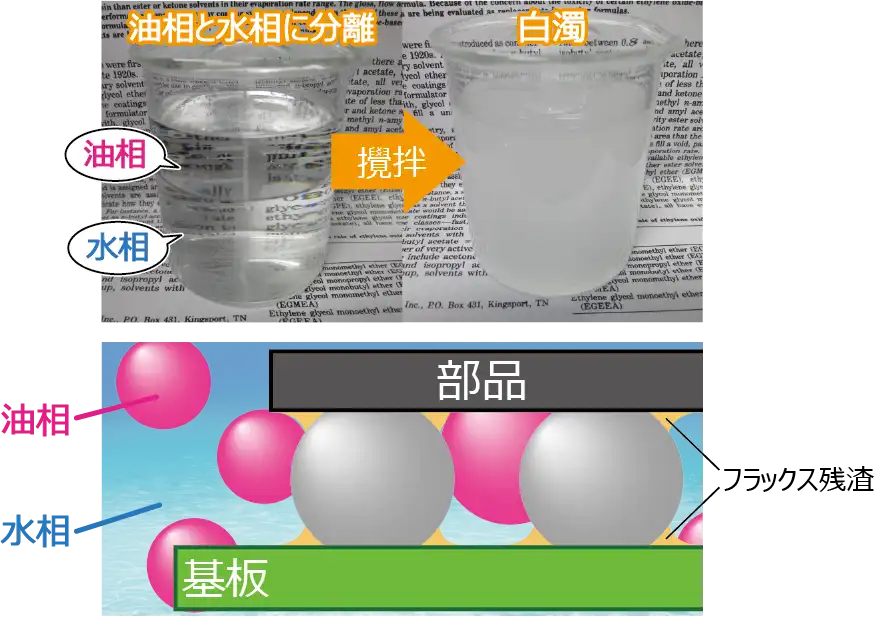

化研テックの従来の低VOC洗浄剤は、油相と水相に相分離する成分が効果的にフラックス残渣を洗浄していました。新開発のマイクロクリン ECO-8100は油相をナノサイズまで微細化し、従来の洗浄剤では洗浄できなかった狭ギャップのフラックス残渣も強力に洗浄します。
| 従来の2相分離系洗浄剤 | マイクロクリン ECO-8100 |
|---|---|
 |
 |
マイクロクリン ECO-8100＆マークレス ECO-R81
ここがすごい！
  |
☝狭ギャップの洗浄性・パーティクルの除去性に優れる |
|
☝環境にやさしい低VOCで非危険物 |
狭ギャップのフラックス洗浄性
| テストピース：PKG部品 ギャップ30um | |
|---|---|
 |
 |

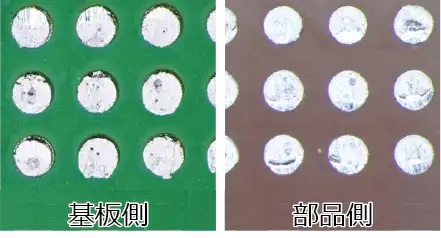

| 洗浄条件：マイクロクリン ECO-8100 50℃/噴流 x 10分 |

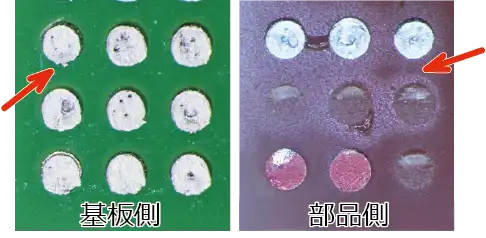

洗浄条件：準水系洗浄剤 60℃/噴流 x 10分 |
パーティクル除去性

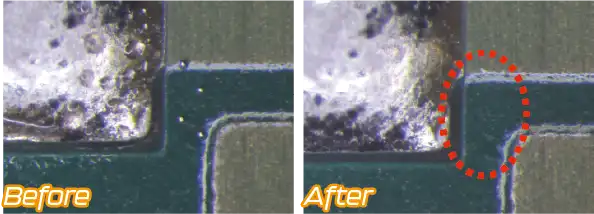

| 【微小はんだボール】 | |
|---|---|
 |
|
| 対象粒子径：30~50um 洗浄条件：マイクロクリン ECO-8100(50℃/超音波 x 1分) |
|
| 【工程付着異物】 | |
|---|---|

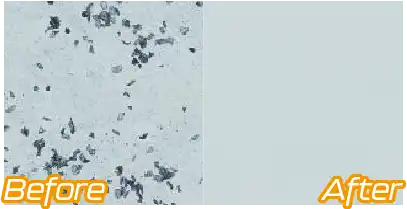

皮脂・皮脂片 |
アルミナ粒子 |
| 対象粒子径：皮脂・皮脂片/平均30um, アルミナ粒子/約2um 洗浄条件：マイクロクリン ECO-8100(50℃/超音波 x 1分) |
|
一般性状
| 品名 | 洗浄剤 マイクロクリン ECO-8100 |
リンス剤 マークレス ECO-R81 |
|---|---|---|
| 比重 | 0.98 | 0.98 |
| 粘度 (mPa・s) |
4 | 3 |
| 表面張力 (mN/m) |
32 | 31 |
| 沸点 | 100℃以上 | |
| 引火点 | なし | |
| ODP | 0 | |
| 消防法 危険物 | 非該当 | |
| 安衛法 有機則 | 非該当 | |
| 環境省VOC対象 100物質 |
非含有 | |
| UNRTDG | UN Class : N/A UN No. : N/A |
|
| 中国VOC規制 (GB38508-2020) |
半水系洗浄剤 | |
洗浄装置マイクロクリーナーの基本仕様
フラックス洗浄装置マイクロクリーナー システムフロー
☆標準装備されたコンパクトな再生器でリンス液が連続浄化・リサイクルされ、高い洗浄品質とともに、廃液レスと低ランニングコストを両立するシステムです。
手動搬送・小型タイプ フラックス洗浄装置
| 型式 |  MC3HD-1.5E |
|---|---|
| 外寸 | W.1,230 x D.850 x H.1,200mm |
| 電源入力 | 3相 200V |
| 槽構成 | 洗浄1槽・リンス2槽・乾燥1槽 |
| 洗浄処理能力 | A5サイズ 280枚/8h |
| 槽サイズ(開口部) | W.100 x D.300mm |
| 槽 液量 | 約9L |
| 適用基板サイズ | max.200 x 165mm |
| 再生器 | 装置内蒸留再生 |
| 必要付帯設備 | 排気設備・冷却水供給設備 |

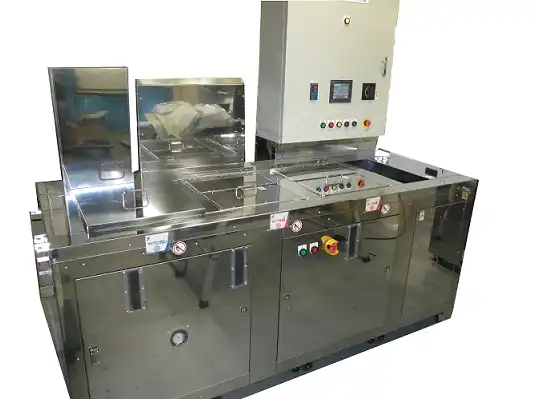

手動搬送・大型タイプ フラックス洗浄装置
| 型式 |  MC3HD-6E |
|---|---|
| 外寸 | W.2,000 x D.1200 x H.1,810mm |
| 電源入力 | 3相 200V |
| 槽構成 | 洗浄1槽・リンス2槽・乾燥1槽 |
| 洗浄処理能力 | A4サイズ 600枚/8h |
| 槽サイズ(開口部) | W.200 x D.500mm |
| 槽 液量 | 約50L |
| 適用基板サイズ | max.370 x 345mm |
| 再生器 | 装置内蒸留再生 |
| 必要付帯設備 | 排気設備・冷却水供給設備 |
ワークサイズや処理量、お客様のご要望に応じて自動機も設計・製造可能です。
